فرمت‌های انتقال داده در دوربین‌های مداربسته

در دنیای پرپیچ‌وخم سیستم‌های نظارت تصویری، پس از انتخاب دوربین مناسب و تنظیم لنز، چگونگی انتقال داده‌های ارزشمند ثبت‌شده به دستگاه ضبط و نمایش، مرحله‌ای کلیدی و تعیین‌کننده در کارایی نهایی سیستم به شمار می‌رود. فرمت‌های انتقال داده (Transmission Formats)، در واقع همان مسیرها و پروتکل‌هایی هستند که این اطلاعات حیاتی را از "چشم" دوربین به "مغز" سیستم (دستگاه ضبط) منتقل می‌کنند. انتخاب درست این مسیر، تأثیر مستقیمی بر کیفیت تصاویر دریافتی، پایداری ارتباط، انعطاف‌پذیری سیستم و حتی هزینه‌های نصب و نگهداری خواهد داشت. از کابل‌های کواکسیال سنتی که حامل سیگنال‌های آنالوگ بودند تا شبکه‌های مدرن IP که داده‌ها را به صورت بسته‌های دیجیتال منتقل می‌کنند، و حتی امواج بی‌سیم که آزادی عمل بیشتری در نصب فراهم می‌آورند، هر کدام از این فرمت‌ها داستان و ویژگی‌های خاص خود را دارند. در این مقاله، سفری خواهیم داشت به دنیای این "جاده‌های اطلاعاتی" در سیستم‌های دوربین مداربسته و تلاش خواهیم کرد تا با زبانی ساده و جذاب، شما را با مهم‌ترین و پرکاربردترین آن‌ها آشنا سازیم. با ما همراه باشید تا دریابید که چگونه انتخاب درست فرمت انتقال داده می‌تواند زیربنای یک سیستم نظارتی قدرتمند و قابل اعتماد را بنا نهد.

جاده‌های انتقال تصویر: سفری به دنیای فرمت‌های انتقال داده در دوربین‌های مداربسته

در قلب هر سیستم دوربین مداربسته، پس از ثبت تصویر توسط لنز و حسگر، چگونگی انتقال این داده‌های تصویری به دستگاه ضبط (DVR/NVR) یا نمایشگر، نقشی حیاتی در کیفیت، پایداری و انعطاف‌پذیری سیستم ایفا می‌کند. درست مانند جاده‌هایی که اطلاعات را از مبدأ به مقصد می‌رسانند، فرمت‌های انتقال داده (Transmission Formats) در دوربین‌های مداربسته، مسیر و روش ارسال سیگنال‌های ویدیویی و کنترلی را تعیین می‌کنند. آشنایی با این فرمت‌ها، به ما کمک می‌کند تا بهترین "جاده" را برای انتقال تصاویر با کیفیت و بدون دردسر انتخاب کنیم. در این مقاله، به سفری جذاب در دنیای این فرمت‌ها خواهیم رفت و با مهم‌ترین آن‌ها آشنا خواهیم شد.

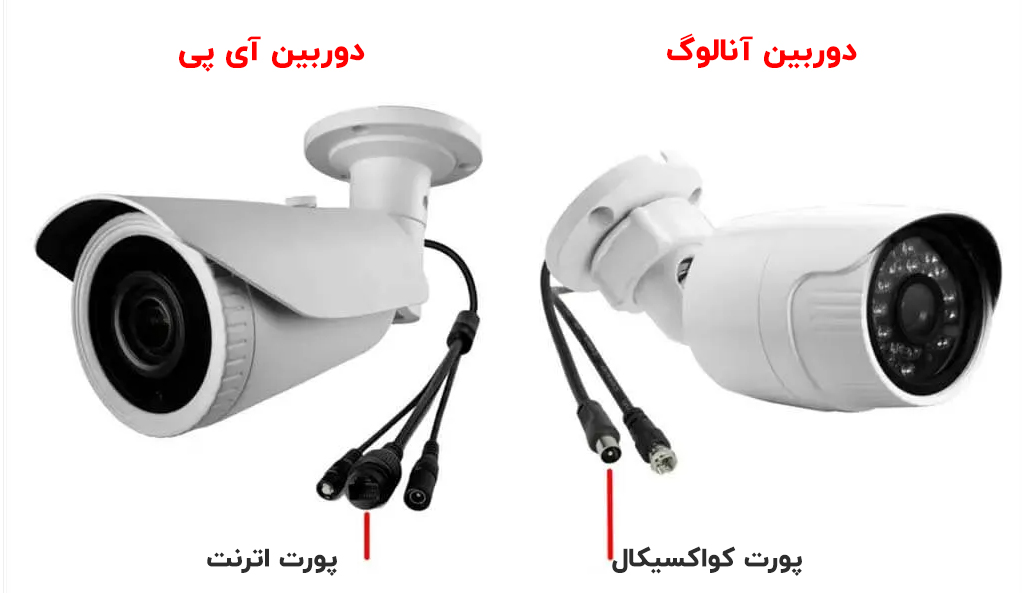

1. آنالوگ (Analog): میراثی با محدودیت‌های خود

فرمت آنالوگ (Analog)، اولین و قدیمی‌ترین روش انتقال داده در دوربین‌های مداربسته است. در این روش، سیگنال‌های ویدیویی به صورت پیوسته و موجی از طریق کابل‌های کواکسیال (Coaxial Cable) منتقل می‌شوند.

نحوه عملکرد: دوربین‌های آنالوگ، تصویر ثبت شده را به یک سیگنال الکتریکی آنالوگ تبدیل کرده و این سیگنال مستقیماً از طریق کابل کواکسیال به دستگاه DVR (Digital Video Recorder) ارسال می‌شود.

مزایا:

• سادگی نصب: نصب و راه‌اندازی نسبتاً آسانی دارند.
• هزینه اولیه پایین: معمولاً هزینه خرید دوربین‌های آنالوگ و تجهیزات جانبی آن‌ها کمتر است.
• مقاومت در برابر نویز: در فواصل کوتاه، مقاومت خوبی در برابر نویزهای الکترومغناطیسی دارند.

معایب:

• کیفیت تصویر محدود: کیفیت تصویر در مقایسه با فرمت‌های دیجیتال پایین‌تر است و با افزایش طول کابل، افت کیفیت بیشتر می‌شود.
• رزولوشن محدود: امکان دستیابی به رزولوشن‌های بالا (HD، Full HD، 4K) در سیستم‌های آنالوگ وجود ندارد.
• انتقال یک‌طرفه: معمولاً فقط سیگنال ویدیو منتقل می‌شود و امکان انتقال صدا یا سیگنال‌های کنترلی (مانند کنترل PTZ) به صورت جداگانه و با کابل‌های مجزا نیاز است.
• امنیت پایین: سیگنال‌های آنالوگ به راحتی قابل شنود و دستکاری هستند.
• کابل‌کشی زیاد: برای هر دوربین نیاز به یک کابل کواکسیال مجزا تا دستگاه DVR است.

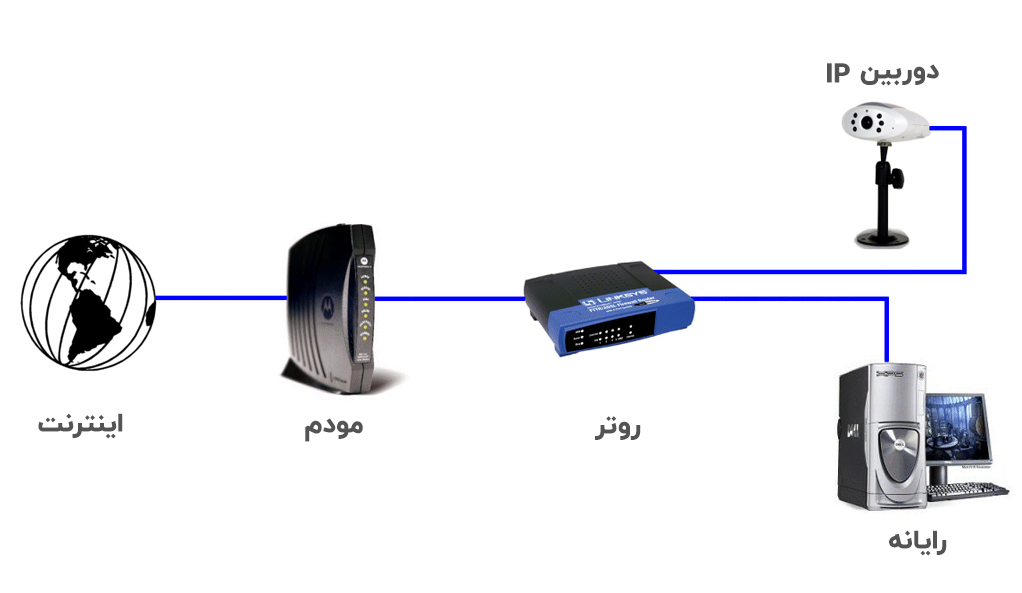

2. IP (Internet Protocol): انقلاب دیجیتال در نظارت تصویری

با ظهور شبکه‌های کامپیوتری و پروتکل اینترنت (IP)، فرمت IP (Internet Protocol) تحولی عظیم در صنعت دوربین‌های مداربسته ایجاد کرد. در این روش، تصاویر و صدا به صورت داده‌های دیجیتال بسته‌بندی شده و از طریق شبکه‌های سیمی (اترنت) یا بی‌سیم (Wi-Fi) منتقل می‌شوند.

نحوه عملکرد: دوربین‌های IP، تصویر ثبت شده را به داده‌های دیجیتال تبدیل کرده و آن را از طریق پروتکل IP به دستگاه NVR (Network Video Recorder)، کامپیوتر یا فضای ذخیره‌سازی ابری ارسال می‌کنند.

مزایا:

• کیفیت تصویر بالا: امکان دستیابی به رزولوشن‌های بسیار بالا (HD، Full HD، 4K و بالاتر) با جزئیات فوق‌العاده.
• انتقال دوطرفه: امکان انتقال همزمان تصویر، صدا، و سیگنال‌های کنترلی (PTZ، ورودی/خروجی آلارم) از طریق یک کابل شبکه.
• انعطاف‌پذیری در نصب: امکان نصب دوربین‌ها در هر نقطه‌ای که دسترسی به شبکه وجود داشته باشد.
• مقیاس‌پذیری: افزودن دوربین‌های جدید به سیستم به سادگی اتصال آن‌ها به شبکه امکان‌پذیر است.
• قابلیت‌های هوشمند: امکان ادغام با سیستم‌های هوشمند و استفاده از قابلیت‌های تحلیلی پیشرفته (تشخیص چهره، تشخیص حرکت هوشمند).
• امنیت بالا: امکان استفاده از پروتکل‌های رمزنگاری برای محافظت از داده‌ها.
• PoE (Power over Ethernet): بسیاری از دوربین‌های IP از فناوری PoE پشتیبانی می‌کنند که امکان تامین برق و انتقال داده را از طریق یک کابل شبکه فراهم می‌کند و نیاز به کابل‌کشی برق جداگانه را از بین می‌برد.

معایب:

• هزینه اولیه بالاتر: معمولاً هزینه خرید دوربین‌های IP و دستگاه NVR بیشتر از تجهیزات آنالوگ است.
• پیچیدگی نصب و پیکربندی: تنظیمات شبکه و IP ممکن است برای کاربران مبتدی کمی پیچیده باشد.
• نیاز به زیرساخت شبکه: برای عملکرد صحیح، به یک شبکه کامپیوتری پایدار و با پهنای باند کافی نیاز است.

3. بی‌سیم (Wireless): آزادی در اتصال

فرمت بی‌سیم (Wireless)، که مبتنی بر فناوری Wi-Fi است، امکان انتقال داده‌های تصویری را بدون نیاز به کابل فیزیکی فراهم می‌کند.

نحوه عملکرد: دوربین‌های بی‌سیم، پس از تبدیل تصویر به داده‌های دیجیتال، آن را از طریق شبکه Wi-Fi به یک دستگاه NVR بی‌سیم یا یک روتر متصل به شبکه ارسال می‌کنند.

مزایا:

• نصب آسان و سریع: عدم نیاز به کابل‌کشی، نصب را بسیار آسان و سریع می‌کند.
• انعطاف‌پذیری در مکان نصب: امکان نصب دوربین در مکان‌هایی که کابل‌کشی دشوار یا غیرممکن است.

معایب:

• وابستگی به کیفیت شبکه Wi-Fi: کیفیت و پایداری انتقال تصویر به قدرت و پایداری سیگنال Wi-Fi بستگی دارد.
• محدودیت برد: برد سیگنال Wi-Fi محدود است و ممکن است نیاز به تقویت‌کننده‌های سیگنال باشد.
• احتمال تداخل: احتمال تداخل با سایر دستگاه‌های بی‌سیم وجود دارد.
• امنیت پایین‌تر: در صورت عدم پیکربندی صحیح، امنیت شبکه‌های بی‌سیم ممکن است پایین‌تر باشد.
• نیاز به منبع تغذیه: همچنان برای تامین برق دوربین نیاز به کابل برق یا باتری وجود دارد (مگر در مدل‌های کاملاً بی‌سیم با باتری).

4. HD-CVI, HD-TVI, AHD: تلاش برای کیفیت HD بر بستر آنالوگ

این فرمت‌ها، استانداردهای جدیدتری هستند که تلاش می‌کنند کیفیت تصویر HD را از طریق کابل‌های کواکسیال سنتی ارائه دهند.

نحوه عملکرد: این فناوری‌ها سیگنال‌های ویدیویی HD را به صورت آنالوگ اما با تکنیک‌های مدولاسیون پیشرفته‌تر از طریق کابل کواکسیال منتقل می‌کنند.

مزایا:

• کیفیت تصویر HD: امکان دستیابی به رزولوشن‌های HD و Full HD بر بستر کابل‌کشی آنالوگ موجود.
• برد انتقال بالا: امکان انتقال تصویر در فواصل طولانی‌تر نسبت به آنالوگ سنتی بدون افت کیفیت محسوس.
• هزینه نسبتاً پایین: معمولاً هزینه کمتری نسبت به سیستم‌های IP دارند.
• نصب آسان: سازگار با زیرساخت کابل‌کشی آنالوگ موجود، نصب را آسان می‌کند.

معایب:

• کیفیت تصویر محدودتر از IP: همچنان کیفیت و رزولوشن به پای سیستم‌های IP نمی‌رسد.
• انتقال یک‌طرفه (معمولاً): انتقال صدا و کنترل ممکن است نیاز به کابل‌های جداگانه داشته باشد (در برخی مدل‌های جدیدتر این مشکل رفع شده است).
• مقیاس‌پذیری محدودتر از IP: افزودن دوربین‌های جدید ممکن است محدودیت‌هایی داشته باشد.

انتخاب فرمت مناسب:

انتخاب فرمت انتقال داده مناسب برای سیستم دوربین مداربسته به عوامل مختلفی بستگی دارد، از جمله:

• کیفیت تصویر مورد نیاز: برای بالاترین کیفیت و رزولوشن، IP بهترین گزینه است.
• بودجه: سیستم‌های آنالوگ معمولاً ارزان‌ترین هستند، در حالی که IP گران‌ترین است. فرمت‌های HD-CVI/TVI/AHD تعادلی بین قیمت و کیفیت ارائه می‌دهند.
• زیرساخت موجود: اگر از قبل کابل‌کشی آنالوگ دارید، فرمت‌های HD-CVI/TVI/AHD می‌توانند گزینه مقرون‌به‌صرفه‌ای برای ارتقاء به کیفیت HD باشند. برای سیستم‌های IP، به یک شبکه کامپیوتری مناسب نیاز است.
• انعطاف‌پذیری و مقیاس‌پذیری: سیستم‌های IP بیشترین انعطاف‌پذیری و قابلیت مقیاس‌پذیری را ارائه می‌دهند.
• نیاز به قابلیت‌های پیشرفته: اگر به قابلیت‌های هوشمند، انتقال صدا و کنترل از راه دور نیاز دارید، IP بهترین انتخاب است.
• سهولت نصب: سیستم‌های آنالوگ و بی‌سیم معمولاً نصب آسان‌تری دارند.

نتیجه‌گیری:

فرمت‌های انتقال داده، شریان‌های حیاتی سیستم‌های دوربین مداربسته هستند که کیفیت و کارایی آن‌ها را تعیین می‌کنند. از سادگی آنالوگ تا انعطاف‌پذیری IP و تلاش فرمت‌های HD بر بستر آنالوگ برای ارائه کیفیت بالاتر، هر کدام دارای مزایا و معایب خاص خود هستند. با درک این تفاوت‌ها و در نظر گرفتن نیازها و محدودیت‌های پروژه، می‌توان بهترین "جاده" را برای انتقال تصاویر امنیتی انتخاب کرده و از یک سیستم نظارتی کارآمد و قابل اعتماد بهره‌مند شد. انتخاب درست فرمت انتقال داده، گامی کلیدی در ساخت یک سیستم نظارتی موفق است.
