راهنمای جامع آشنایی با انواع ویدیو بروسکوپ (ویدیوسکوپ)

وقتی یک قطعه در اعماق موتور ماشین خراب می شود یا لوله ای در توکار ساختمان نشتی پیدا می کند، باز کردن تمام قطعات یا تخریب دیوار اصلا منطقی نیست. اینجاست که پای تجهیزات بازرسی چشمی به میان می آید. این ابزارها مثل چشم های تیزبینی عمل می کنند و به ما اجازه می دهند تاریک ترین و دور از دسترس ترین نقاط را به راحتی ببینیم، بررسی کنیم و مشکل را تشخیص دهیم.

ویدیو بروسکوپ چیه؟

ویدیو بروسکوپ (Video Borescope) یا همان ویدیوسکوپ، ابزاری است که از یک لنز دوربین بسیار کوچک، یک کابل یا لوله رابط، و یک صفحه نمایش تشکیل شده است. این دستگاه در واقع نسل جدید و دیجیتال بورسکوپ های نوری قدیمی است. در بازار ایران و بین تکنسین ها، خیلی ها این دستگاه را به اسم دوربین شلنگی مانیتوردار می شناسند، چون ساختار فیزیکی آن شبیه به یک شلنگ یا کابل است که در نوک آن یک دوربین و چندین چراغ LED برای روشن کردن محیط تاریک قرار گرفته و انتهای آن به یک صفحه نمایش متصل می شود.

مدل های پیشرفته تر که برای پروژه های تخصصی و بازرسی های دقیق مهندسی طراحی شده اند، معمولاً با نام دوربین شلنگی صنعتی دسته دار شناخته می شوند. این مدل ها دارای یک دسته ارگونومیک (شبیه به جوی استیک) هستند که علاوه بر نگه داشتن مانیتور، دکمه هایی برای تنظیم شدت نور، عکس برداری، ضبط ویدیو روی کارت حافظه و کنترل زاویه دید لنز روی آن ها تعبیه شده است تا کاربر با یک دست به راحتی تمام سیستم را کنترل کند.

بیشتر بدانیم: راهنمای جامع استفاده از دوربین شلنگی آندوسکوپی و اتصال آن به موبایل

انواع ویدیوسکوپ ها

ویدیوسکوپ ها بر اساس نوع کابل، قابلیت های حرکت لنز و شیوه نمایش تصویر به چند دسته اصلی تقسیم می شوند:

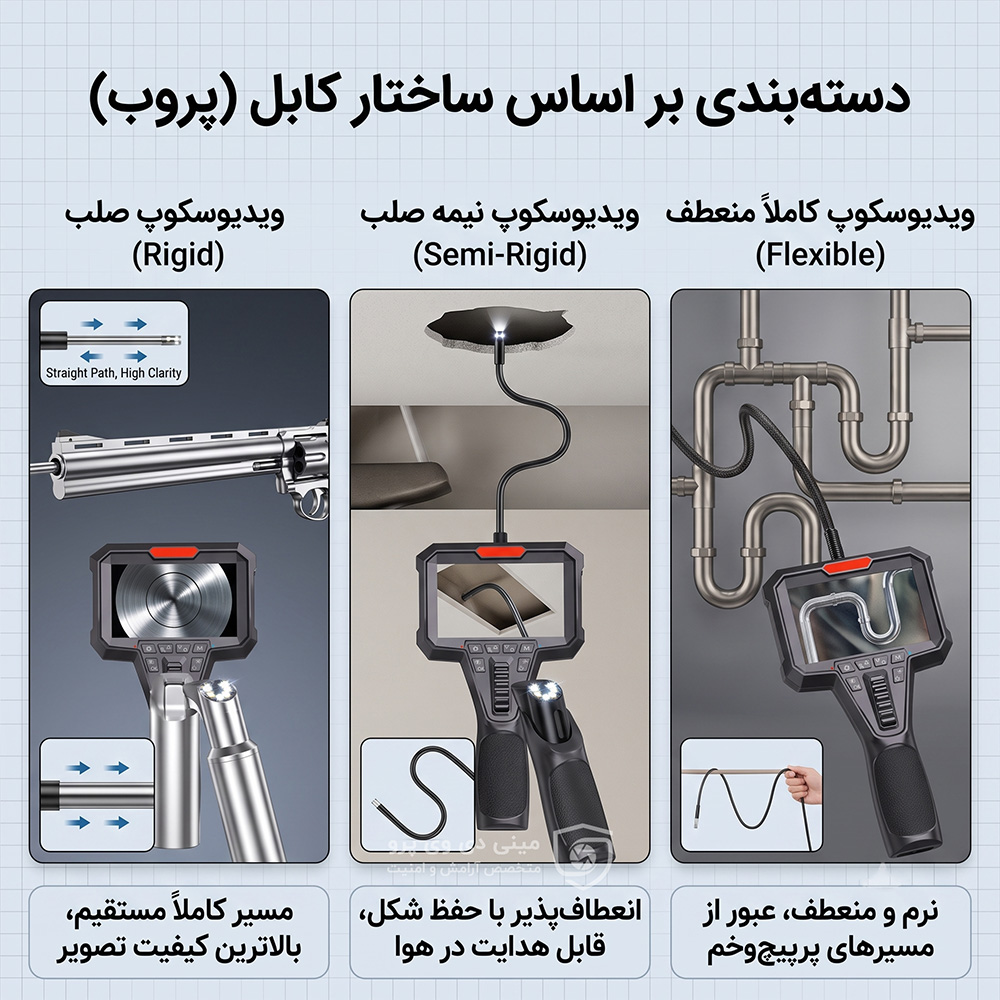

۱. دسته بندی بر اساس ساختار کابل (پروب)

• ویدیوسکوپ صلب (Rigid): کابل این مدل ها اصلاً خم نمی شود و دقیقاً مثل یک میله فلزی مستقیم است. لنز در نوک این میله قرار دارد و چون نور و تصویر در یک مسیر کاملاً مستقیم و بدون شکست جابجا می شوند، بالاترین کیفیت و شفافیت تصویر را ارائه می دهند. بیشترین کاربرد آن ها در بازرسی مسیرهای مستقیم مانند لوله تفنگ، سیلندرهای خاص و ماشین کاری های صنعتی است.
• ویدیوسکوپ نیمه صلب (Semi-Rigid): پرفروش ترین و کاربردی ترین نوع برای مصارف عمومی است. کابل این مدل ها انعطاف پذیر است اما رفتاری شبیه به سیم مفتول دارد؛ یعنی هر شکلی که به آن بدهید را حفظ می کند. این ویژگی عالی باعث می شود بتوانید کابل را در هوا نگه دارید، از روی موانع رد کنید یا به راحتی به سمت بالا و داخل سوراخ های سقف هدایت کنید.
• ویدیوسکوپ کاملاً منعطف (Flexible): روکش کابل در این مدل ها کاملاً نرم است و شبیه به یک طناب یا کابل برق معمولی عمل می کند. این دوربین ها برای عبور از مسیرهای پر پیچ و خم مثل لوله کشی های تو در تو یا داکت های تهویه عالی هستند، اما چون افتادگی پیدا می کنند، نمی توانید آن ها را در یک فضای باز به صورت افقی معلق نگه دارید.

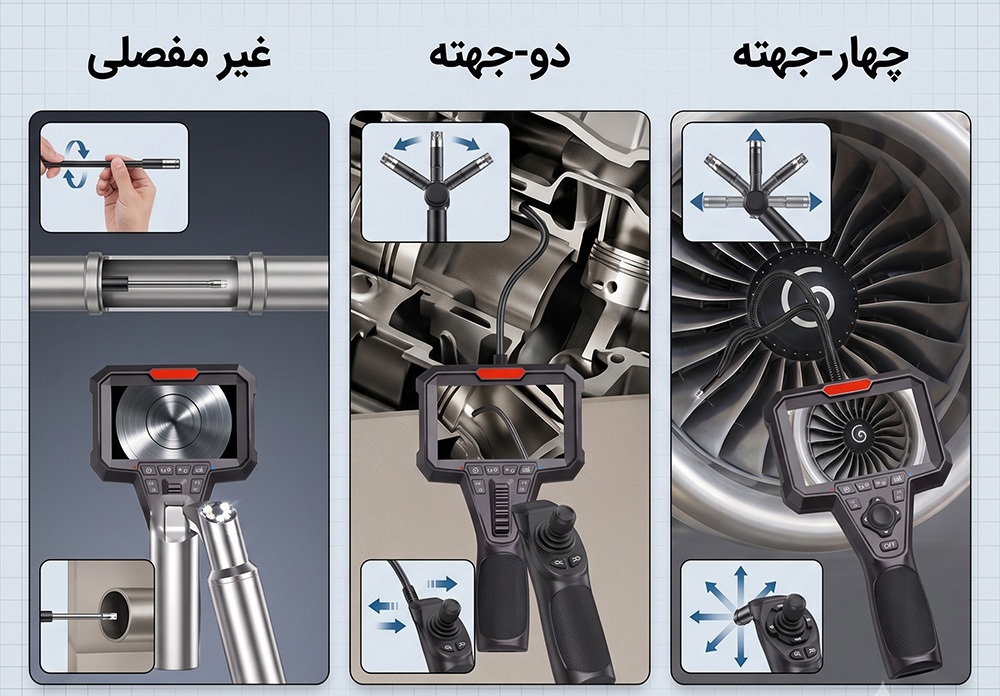

۲. دسته بندی بر اساس قابلیت چرخش لنز

• مدل های معمولی (بدون مفصل): لنز در نوک کابل کاملاً ثابت است و فقط روبه رو (یا در مدل های دو لنزه، پهلو) را نشان می دهد. برای تغییر زاویه دید، چاره ای جز چرخاندن فیزیکی کل کابل با دست ندارید.
• مدل های مفصل دار (Articulated): این ها همان دوربین شلنگی صنعتی دسته دار حرفه ای هستند. پشت لنز این دوربین ها مفصل های مکانیکی تعبیه شده است. روی دسته دستگاه یک غلتک یا جوی استیک وجود دارد که با حرکت دادن آن، نوک لنز (مثل سر مار) به جهات مختلف خم می شود. این مدل ها در دو نوع دو-جهته (خم شدن به چپ و راست) و چهار-جهته (بالا، پایین، چپ، راست) تولید می شوند و برای بازرسی های حساسی مثل بررسی پره های توربین هواپیما یا داخل محفظه احتراق خودرو که نیاز به دید کامل ۳۶۰ درجه دارد، بی رقیب هستند.

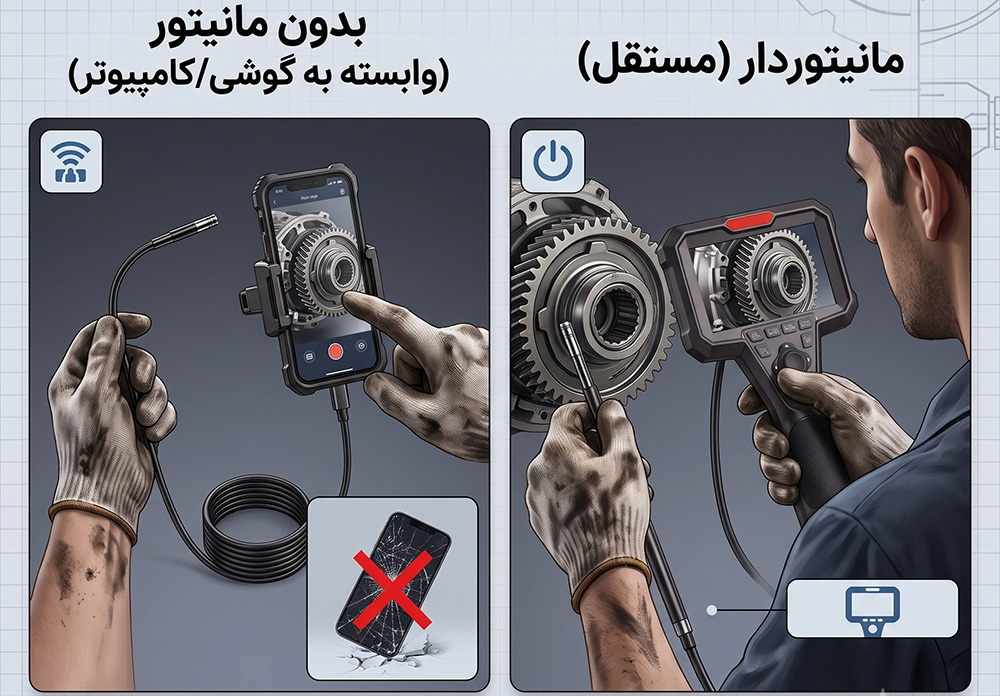

۳. دسته بندی بر اساس نمایشگر تصویر

• مانیتوردار (مستقل): دستگاه دارای یک صفحه نمایش اختصاصی است که به سیستم متصل شده است. مزیت بزرگ این مدل ها این است که به محض روشن شدن، تصویر را نشان می دهند و نیازی به اتصال به اینترنت، نصب اپلیکیشن یا استفاده از گوشی موبایل ندارند.
• بدون مانیتور (وابسته به گوشی/کامپیوتر): این دوربین ها صرفاً شامل کابل و لنز هستند و از طریق پورت USB ،Type-C یا اتصال بی سیم (Wi-Fi) به گوشی موبایل، تبلت یا لپ تاپ وصل می شوند تا از صفحه نمایش آن ها استفاده کنند. هرچند این مدل ها قیمت بسیار اقتصادی تری دارند، اما برای محیط های خشن صنعتی (جایی که دست ها روغنی است و احتمال افتادن موبایل وجود دارد) پیشنهاد نمی شوند.

سخن آخر: انتخاب هوشمندانه ابزار بازرسی

انتخاب یک ویدیوسکوپ یا دوربین شلنگی، مستقیماً به محیط کار و نیاز فنی شما بستگی دارد. خرید گران ترین و پیشرفته ترین مدل بازار با کابل بسیار طولانی، لزوماً بهترین تصمیم نیست. گاهی یک دوربین نیمه صلب اقتصادی با کابل یک متری می تواند سرعت عیب یابی شما را چند برابر کند، در حالی که خرید یک مدل مفصل دار و گران قیمت برای کارهای عمومی و روزمره صرفاً هدر دادن بودجه است.

بیشتر بدانیم: دوربین بازرسی شلنگی کابلی(آندوسکوپی) چیست؟

برای یک انتخاب درست، نیازی به درگیر شدن با اصطلاحات پیچیده نیست؛ فقط کافی است پیش از خرید، سه فاکتور اساسی را در نظر بگیرید: ۱. محدودیت فضای ورود (برای تعیین حداکثر قطر لنز) ۲. مسیر عبور کابل (برای انتخاب بین کابل های صلب، نیمه صلب یا منعطف) ۳. شرایط محیطی (نیاز به مقاومت در برابر آب، روغن یا حرارت بالا)

با بررسی دقیق این موارد، ابزاری را به تجهیزات خود اضافه می کنید که نه تنها هزینه های ناشی از باز کردن قطعات یا تخریب را به شدت کاهش می دهد، بلکه به عنوان یک دستیار قابل اعتماد، فرآیند عیب یابی و تعمیرات را برای شما سریع تر و دقیق تر می کند.
